Description

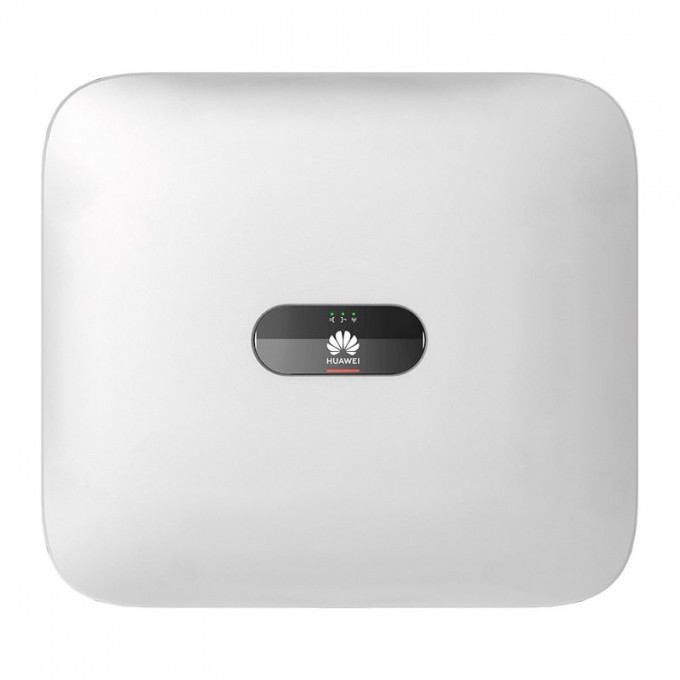

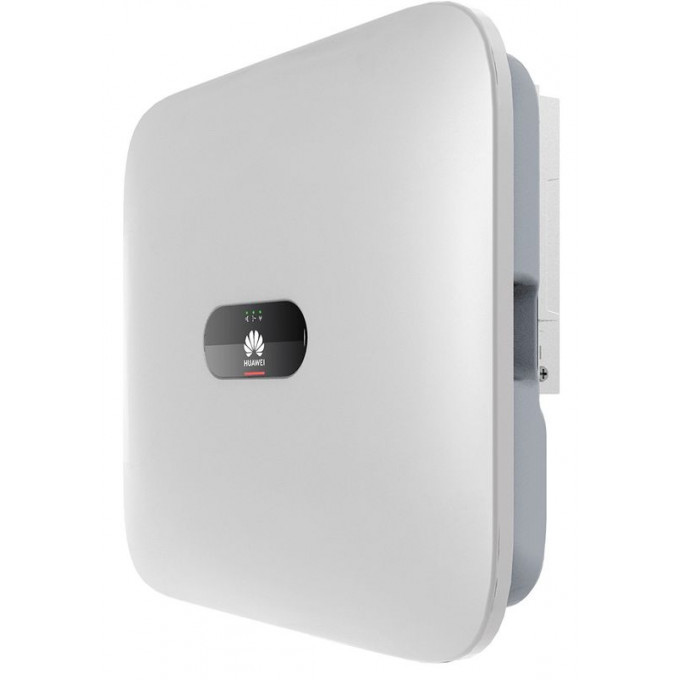

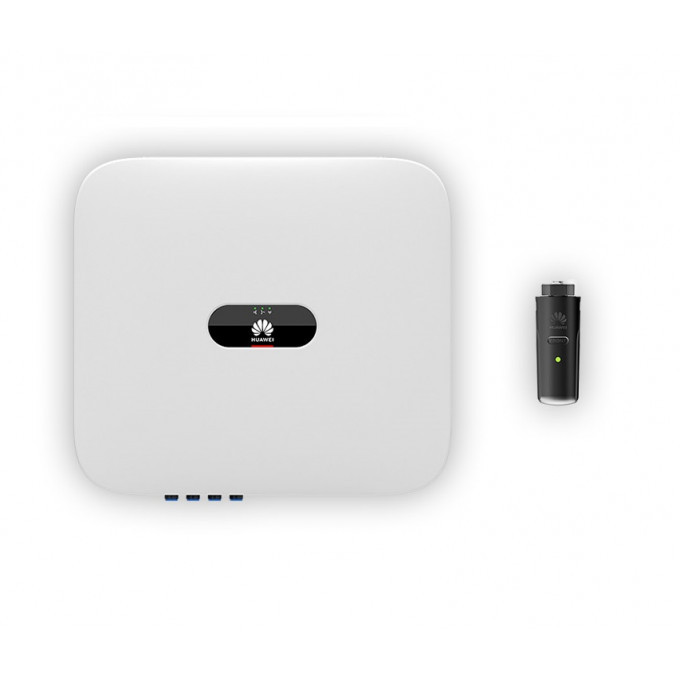

Invertor Huawei 5KW - Trifazat - hibrid wlan integrat

Invertor trifazat cu putere de ieșire de 5.500 VA
2 trackere MPP independente
1 conexiune baterie (Plug & Play) pentru LUNA2000 ESS 5-15kWh
Eficiență de până la 98,4%
Compatibil cu optimizatorul de module SUN2000-450W-P
Comunicare prin WLAN / Ethernet și 4G/LTE*
Monitorizare gratuită a sistemului cu FusionSolar
RS485 pentru senzor de putere inteligentă și LUNA2000 ESS 5-15 kWh
Protecție integrată la supratensiune CA și CC TIP II
Recuperare PID integrată
Răcire prin convecție
Clasa de protectie IP65
Huawei SUN2000-5KTL-M1 specificații generale
Interval de temperatură de funcționare: -25~+60°C
Umiditate relativă de funcționare: 0%RH~100%RH
Altitudine de funcționare: 0 ~ 4000 m (degradare > 2000 m)
Răcire: Răcire prin convecție
Afișaj: Afișaj LED
Comunicare: RS485, WiFi, Ethernet prin Smart Dongle WiFi FE; 4G/3G/2G prin Smart Dongle 4G (opțional)
Greutate (inclusiv suport de montare): 17 kg
Dimensiuni (inclusiv suport de montare): 525 x 470 x 146,5 mm
Clasa de protectie: IP65
Consum de energie pe timp de noapte: < 5,5 W (<10 W, when funcția de recuperare PID este activată)
Huawei SUN2000-5KTL-M1 – Intrare (CC)
Puterea fotovoltaică maximă recomandată 1 : 7.500 Wp
Tensiune maximă de intrare 2 : 1.100 V
Domeniu de tensiune de funcționare 3 : 140 V ~ 980 V
Tensiune de pornire: 200 V
Tensiune nominală de intrare: 600 V
Curent de intrare maxim per MPPT: 11 A
Curent de scurtcircuit: 15 A
Număr de trackere MPP: 2
Numărul de intrări per MPPT: 1

Huawei SUN2000-5KTL-M1 - Intarre (baterie CC)
Baterie compatibilă: HUAWEI Smart String ESS 5kWh – 30kWh
Gama de tensiune de funcționare: 600V ~ 980V
Actual maxim de funcționare: 16A
Putere maximă de încărcare:10.000W
Putere maximă de descărcare: 5.500W
Huawei SUN2000-5KTL-M1 – Ieșire (On - grid)
Conexiune la rețea: trifazat
Putere nominală: 5.000 W
Putere aparentă maximă: 5.500 VA nominal
Tensiune de ieșire: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N+PE
Frecvența liniei AC: 50 Hz / 60 Hz
Maxima actuală de ieșire: 8,5 A
Factor de putere reglabil: 0,8 cap. … 0,8 ind.
Distorsiunea armonică totală (THD): ≤ 3%
Huawei SUN2000-5KTL-M1 – Ieșire (alimentare de rezervă prin Backup Box-B1)
Putere aparentă maximă: 3.300 VA
Tensiune nominală de ieșire: 220 V / 230 V
Maxima actuală de ieșire: 15 A
Factor de putere reglabil: 0,8 cap. … 0,8 ind.
Huawei SUN2000-5KTL-M1 – funcționare și protecție
Comutator CC
Detectarea rețelei
Protectie la inversia de polaritate CC
Monitorizarea izolației
Protecție la supratensiune CC, compatibil cu tipul de protecție TIP II conform EN / IEC 61643-11
Protecție la supratensiune CA, compatibil cu tipul de protecție TIP II conform EN / IEC 61643-11
Monitorizare curent rezidual
Protecție la supracurentă CA
Protecție la scurtcircuit CA
Detectare arc
Receptor de control al ondulației pe intrări
Recuperare PID instalată
Încărcarea bateriei de la rețea posibilă
Huawei SUN2000-5KTL-M1 - modul optimizator
Optimizator compatibil CC MBUS: SUN2000-450W-P
Huawei SUN2000-3KTL-M1 - Respectarea standardelor (altele disponibile la cerere)
Standarde de siguranță: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116
Standarde de conectare la rețea: G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2 -1, IEC61727, IEC62116, DEWA
Huawei SUN2000-3KTL-M1 - Conținutul cutiei
Conector PV
Conector baterie
Conector AC
Conector cablu de semnal
Suport WiFi
Dispozitiv FE
