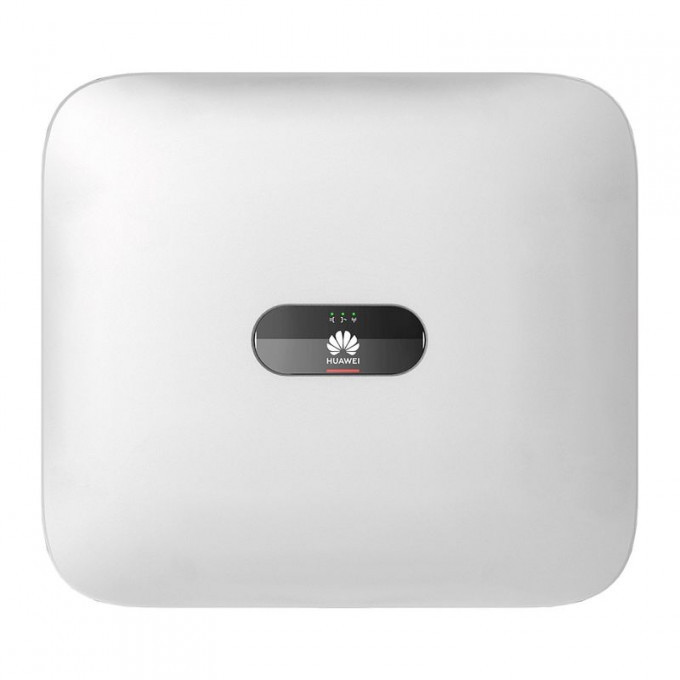

Invertor Huawei 17KW - Trifazat

Invertor trifazat cu putere de 18.700 VA
2 trackere MPP independente
Instalare prin FusionSolarApp
Eficiență până la 98,65
Comunicare prin WLAN/Ethernet* și 4G*
RS485 pentru senzor de putere inteligent și Smartlogger
Protecție la supratensiune AC și DC
Huawei SUN2000-17KTL-M2 - Specificații generale

Interval de temperatură de funcționare: -25 ~ +60 °C
Umiditate relativă de funcționare: 0% RH ~ 100% RH
Altitudine de funcționare: 0 – 4.000 m (reducere > 2.000 m)
Răcire: Răcire prin convecție
Afișaj: LED-uri de stare
Comunicare: RS485, WLAN/Ethernet*, 4G/3G/2G*
Greutate (inclusiv suport de montare): 25 Kg
Dimensiuni (inclusiv suport de montare): 525 x 470 x 262 mm
Clasa de protectie: IP65
Consumul de energie pe timp de noapte: < 5,5 W (<10 W când funcția de recuperare PID este activată)

Huawei SUN2000-17KTL-M2 - Intrare DC

Putere fotovoltaica maxima recomandata125.500 Wp
Max. Tensiune de intrare2: 1.080 V
Gama de tensiune de funcționare3: 160 V ~ 950 V
Tensiune de pornire: 200 V
Tensiune nominală de intrare: 600 V
Max. Curent de intrare per MPPT: 22 A
Max. Curent de scurtcircuit: 30 A
Număr de trackere MPP: 2
Max. Număr de intrări per MPPT: 2

Huawei SUN2000-17KTL-M2 - Ieșire AC

Conexiune la rețea: trifazat
Putere nominala: 17.000 W
Putere aparentă maximă: 18.700 VA
Tensiune nominală de ieșire: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W + N+PE
Frecvența rețelei AC: 50 Hz / 60 Hz
Curent maxim de ieșire: 28,5 A
Factor de putere reglabil: 0,8 cap. ... 0,8 ind.
Factor de distorsiune (THD): ≤ 3%
Huawei SUN2000-17KTL-M2 - Eficiență
Max. Eficiență: 98,65 %
Eficiență europeană: 98,30 %
Huawei SUN2000-17KTL-M2 - Dispozitive de protecție
Comutator de întrerupere DC: Da
Detectare insulă: Da
Protecție la supracurent AC: Da
Protecție la scurtcircuit AC: Da
Protecție la inversarea polarității DC: Da
Protecție la supratensiune AC: Tip II
Protecție la supratensiune DC: Da, compatibil cu tipul de protecție TIP II conform EN / IEC 61643-11
Monitorizare curent rezidual: Da
Detectare arc: da
Intrări receptor pentru controlul ondulației: Da
Recuperare PID integrată4: Da
Huawei SUN2000-17KTL-M2 - Modul de optimizare
SUN2000-450W-P
Huawei SUN2000-17KTL-M2 - Standarde și securitate
EN/IEC 62109-1, EN/IEC 62109-2
Huawei SUN2000-17KTL-M2 - Condiții de alimentare
G98, G99, EN 50438, EN 50549, IEC 0-21, IEC 0-16, VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, PO 12.3, TOR D4, IEC61727, IEC62116, DEWA
Informații suplimentare despre conformitatea cu standardele sunt disponibile la cerere.
Huawei SUN2000-17KTL-M2 - inclus în livrare
Conectori PV
conectori AC
Conector cablu de semnal
Paranteză
Huawei SUN2000-17KTL-M2 - Note și explicații
1 Puterea maximă de intrare PV a invertorului este de 40.000 Wp atunci când șirurile lungi
sunt proiectate și complet conectate cu optimizatoare de curent SUN2000-450W-P.
2 Tensiunea maximă de intrare este limita superioară a tensiunii continue. Orice tensiune
 DC de intrare mai mare ar putea deteriora invertorul.
3 Orice tensiune de intrare DC peste intervalul de tensiune de funcționare poate cauza
funcționare defectuoasă.
4 SUN2000-12-20-KTL-M2 crește potențialul dintre PV și masă la peste zero prin funcția
 de recuperare PID încorporată pentru a recupera degradarea modulului de la PID.
Tipurile de module acceptate sunt: tip P (mono, poli)
